京东方展示科技创新成果
高智能显示屏两三年内将普及



1993年,在北京电子管厂的基础上,由员工自筹650万元创业基金,改制成为市场化、全球化高科技企业的京东方科技集团股份有限公司,经过20余年的发展,现已成为全球领先的半导体显示技术、产品与服务提供商,2015年,实现了全球业内年新增专利申请量、产品首发覆盖率、智能手机和平板电脑面板市占率、高性能超大尺寸产品市占率、毛利率五个“全球第一”。

然而就在十几年前,我国还不具备液晶显示屏的生产能力,液晶面板全部依赖进口。如今,在京东方的带动下,我国液晶显示产业实现了从无到有、从有到大、从大到强的跨越式发展。京东方是如何在国际大公司的技术壁垒下,成功实现技术反超、连创五个“全球第一”的呢?

京东方累计可使用专利超过4万件

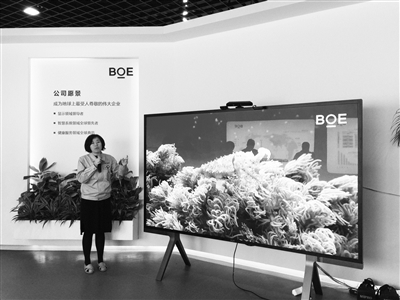

全球首款82英寸10K超高清显示屏,分辨率高达10240×4320,是目前主流高清电视分辨率的21倍;带有物联网功能的触控冰箱“玻璃门”,让冰箱门有了“大平板电脑”的功能;轻轻一点就变换为多功能触控显示屏的智能穿衣镜;双视屏幕通过角度的改变,轻松解决老公想看足球,而老婆想看韩剧的尴尬……在京东方展示厅,记者看到了一系列京东方科技创新成果。

“尽管这些产品现在还是小批量定制,但两三年后,就会向大众市场普及,进入寻常百姓家。”京东方副总裁张宇向记者介绍。

张宇表示,京东方始终把前瞻性技术研发作为重中之重,高强度的研发极大提高了产业化能力。截至2015年12月,京东方共主持推进了包括IEC国际标准、中国国家标准、中国行业标准及协会标准等30个国际、国内标准的制修订项目,参与制定、修订国内外技术标准40余项,涵盖LCD、OLED、3D、透明显示等多个技术领域。

2015年,京东方新增专利申请量6156件,相比2010年增长超10倍,其中80%以上为发明专利,累计可使用专利超过4万件。目前京东方智能手机、平板电脑显示屏市场占有率已连续两年全球第一,电视面板排名全球第二。

2018年中国将成显示产业全球第一

记者了解到,长期以来,在显示产业领域,韩国、日本、中国台湾三足鼎立,几乎垄断了液晶显示产业所有的核心技术和绝大部分的出货量,将产业话语权牢牢控制。由于缺乏核心技术和稳定的液晶屏的供应,我国彩电整机产业长期忍受“缺屏之痛”,被海外巨头死死扼住“屏颈”。

2003年,跟踪、预研平板显示技术近10年的京东方通过海外并购,正式步入显示领域。

“先进技术是买不来的,只能靠自主创新掌握技术优势。”张宇介绍,短短十余年间,京东方引进消化吸收再创新,引领中国显示产业从零起步,创造了多个“第一”:2005年1月,京东方自主建设的北京5代线建成投产,结束了我国大陆“无自主液晶屏时代”; 2010年,中国大陆第一条高世代线——京东方合肥6代线投产,结束了我国大尺寸液晶面板全部依赖进口的局面;2011年6月,中国大陆第一条8.5代线——京东方北京8.5代线投产,至此,困扰我国多年的“缺屏之痛”彻底成为历史。

2015年12月,全球最高世代线——京东方合肥10.5代线开工建设,其整体设备的自动化和智能化水平及采用的核心工艺技术将达到业界最高水平。2018年建成投产后,京东方将跻身显示行业全球前三,中国将成为显示产业全球第一。整个显示行业由原来的日本、韩国、中国台湾三足鼎立格局转变成韩国、中国大陆、中国台湾、日本的三国四地新格局。《日本经济新闻》刊文称:2018年中国大陆液晶面板产量将称霸全球。

北京成电视整机全球高端制造中心

张宇介绍,半导体显示产业带动力和辐射力极强,其关键零部件和装备的国产化,对促进我国电子信息产业升级、推进多个领域的技术进步和国防安全具有十分重要的战略意义。以京东方5代线及8.5代线所在的北京数字电视产业园为例,发展至今吸引了诸多世界500强企业就近配套,总体投资额达700亿元,带动北京地区上下游企业103家,年产值近千亿元人民币,形成了全球为数不多的石英砂进去,电视整机出来的全球高端制造中心。

记者了解到,在向全球面板产业领导者迈进的同时,京东方还实施跨界创新战略,确立了面向未来的产业布局:由单一显示器件业务向显示器件、智慧系统和健康服务等三大板块齐头并进。

□本报记者 孙艳 文/摄
